Рисуем звезду в Adobe Illustrator (начальный уровень)

В результате данного урока у нас должна получиться вот такая звезда





Шаг 1. Создаем звезду

Выберите инструмент Star или, если у вас русская версия Adobe Illustrator, инструмент Звезда в левой панели инструментов. Выделите созданную звезду и нажмите комбинацию клавиш Ctrl+C, чтобы сделать ее копию (просто скопируйте звезду, но не вставляйте - она нам понадобится позже). Должна получиться такая вот звезда (цвет звезды выберите такой, какой вам больше понравится):

Шаг 2. Эффект округленных углов

В верхнем меню выберите Effect>Stylize>Round Corners. Введите значение 30px (30 пикселей) в поле Radius (Радиус). Установите флажок в поле Preview (Просмотр), чтобы видеть процесс преобразования фигуры и исправить значение окружности, если вы не довольны результатом в 30 пикселей.

Затем в верхнем меню выберите Object>Expand Appearance, чтобы преобразовать обводку звезды в объект (это мы делаем для того, чтобы при увеличении/уменьшении нашей звезды обводка также пропорционально увеличивалась/уменьшалась).


Шаг 3. Разделение углов

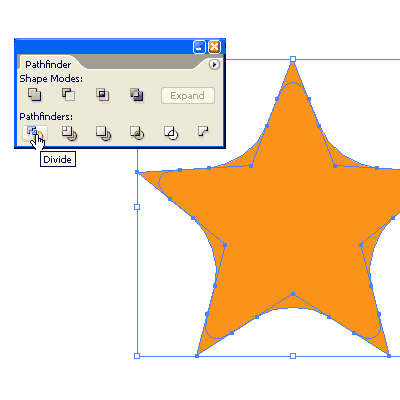

Пришло время вставить копию нашей первоначальной звезды с острыми углами, которую мы скопировали в шаге 1 - нажмите Ctrl+F, чтобы копия разместилась поверх звезды с округленными углами.

Затем выделите обе фигуры и нажмите на кнопку Divide (Разделить) в панеле Pathfinder (данную панель можно вызвать, нажав в верхнем меню Window>Pathfinder).



Шаг 4. Убираем ненужные углы

Используя инструмент Direct Selection, который находится вверху в левой панели с инструментами, выделяем ненужные углы и удаляем их.




Всё. У нас должна получиться такая же звезда, как на картинке в начале урока.

Дополнительная информация:

Этот метод можно использовать для придания как округлых, так и острых углов любым фигурам.

В результате применения команды Divide (Разделить) на панели инструментов Pathfinder фигура разбивается на кусочки. Чтобы объединить эти кусочки в одну общую фигуру, выделите их и нажмите кнопку Merge  (Объединить) в той же панели инструментов Pathfinder.

Оригинал
Перевод: Microstock Pictures
